Deep Space Gateway

Sie wird seit Jahren von den internationalen Raumfahrtorganisationen geplant, aber erst vor ein paar Tagen rückte sie durch die Berichterstattung der Medien ins öffentliche Interesse: Die sogenannte Cislunar Station, oder auch das „Deep Space Gateway“ (DSG), das sich eben im cislunaren Raum, also zwischen Erde und Mond befinden soll. Man könnte nun einwenden, dass man hier nicht wirklich von „Deep Space“ sprechen sollte, da wir uns immer noch im Bereich von Mond und Erde bewegen. Aber die Bezeichnung hat weniger mit der Position als vielmehr mit dem Zweck des Projektes zu tun. Dazu später mehr.

Was hat man sich nun also unter diesem Gateway vorzustellen?
Im Grunde handelt es sich um eine weitere Raumstation mit mehreren Modulen, in denen die Astronauten arbeiten, forschen und wohnen können. Des weiteren wird es ein Modul für die Energiegewinnung und den Antrieb („PPB“ genannt) geben, ein Modul mit einer Luftschleuse für Außenbordaktivitäten und ein Logistikmodul namens ESPRIT alias LCUB (Logistics Communication and Utilization Bay), welches den PPB in seinen Funktionen unterstützen soll. Plus zeitweilig natürlich die Orion-Kapsel für den Transport der Besatzung zur Station bzw. zurück zur Erde. Die Kapsel wird anfangs auch als Kommandozentrale der noch unfertigen Station fungieren. Erstmals in der bemannten Raumfahrt wird man übrigens beim Antriebsmodul des DSG Ionentriebwerke einsetzen. Weitere Energiequelle sind Solarpanele mit 40kW Leistung. Ebenfalls vorgesehen sind daneben noch ein Roboterarm und ggf. auch ein robotischer Mondlander.

(Ich empfehle übrigens wirklich einen Klick auf die obigen Links. Sie enthalten sehr gut aufbereitete Grafiken zum Aufbau des DSG, plus sehr viele weitere Informationen.)

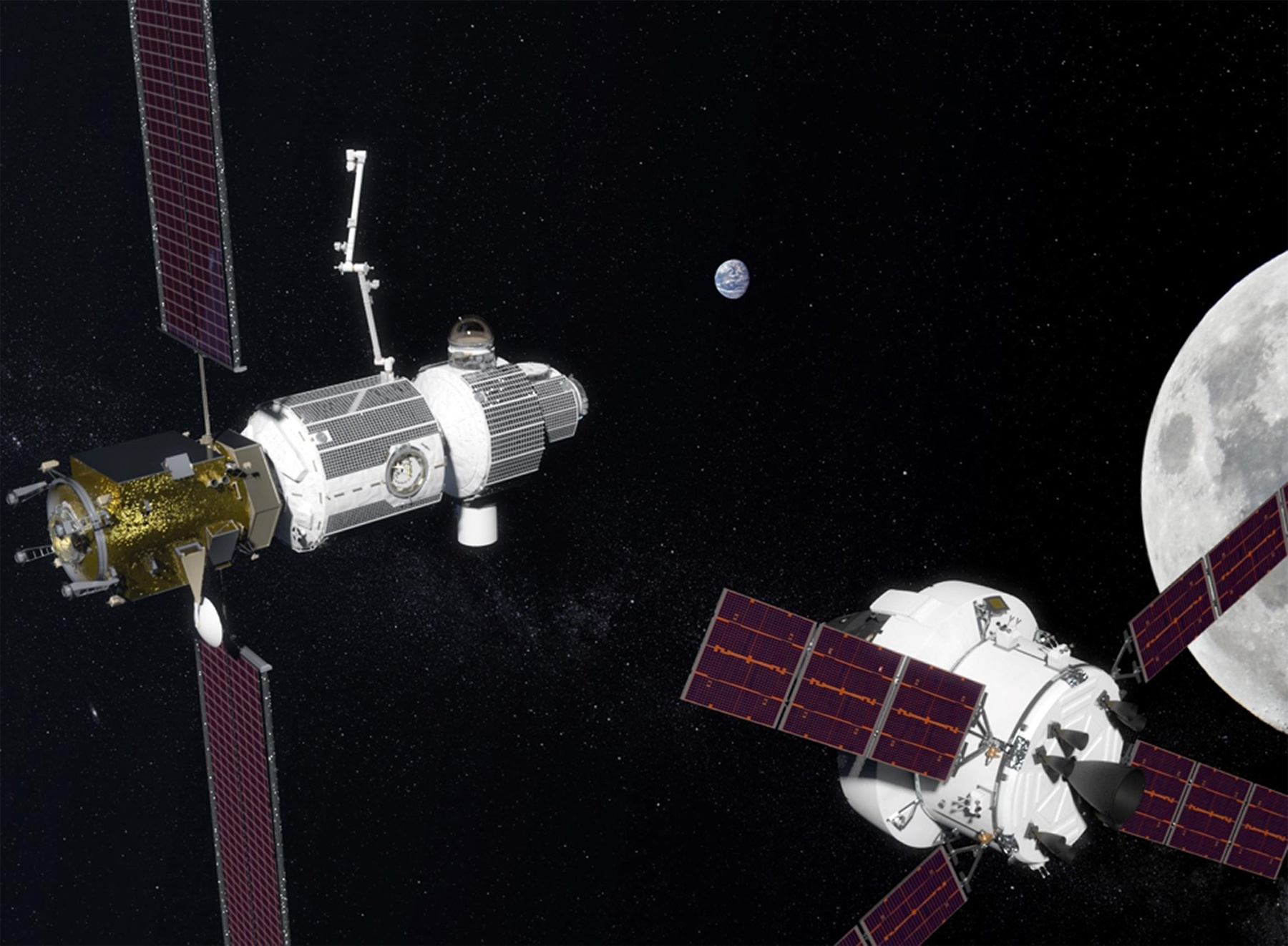

Das DSG. Bildquelle: NASA

Das DSG. Bildquelle: NASA

Insgesamt ist das Deep Space Gateway aus Ressourcengründen zunächst wesentlich kleiner als die ISS. Mit sechs Mitgliedern wäre das DSG bereits überbesetzt. Auf der ISS ist diese Teamgröße hingegen Standard, und wenn es absolut sein müsste, könnte sie auch neun Menschen beherbergen. Allerdings gibt es beim DSG von vornherein die Option, es um zusätzliche Module zu erweitern. Wie groß das Gateway also am Ende tatsächlich sein wird, steht noch nicht fest.

Die neue Station wäre im Gegensatz zur ISS auch nicht permanent besetzt. Nach den bisherigen Plänen sollen zunächst vier Besatzungsmitglieder für nur wenige Wochen im Jahr auf der Station arbeiten. Während der restlichen Zeit können die Bordinstrumente selbständig laufen und ihre Daten an die Kontrollzentren funken. Hierfür sehen die Planer unter anderem einen Orbit vor, der – ganz grob erklärt – die Station in elliptischen Bahnen den Mond umkreisen lässt. Der Abstand zum Mond beträgt dabei zwischen 1.500 und 70.000 km. Dabei nähert sich die Station regelmäßig einem der Mondpole an und kann dies für genauere Messungen und Untersuchungen nutzen. Gemeinsam umkreisen Mond und Station wiederum die Erde.

Auf diese Art kann die Station im All „geparkt“ und gleichzeitig weiter betrieben werden. Was sich so trivial anhört (1), ist im Detail allerdings doch etwas komplizierter:

Insgesamt sind bei diesem Modell drei Körper (Erde, Mond, Raumstation) zu berücksichtigen, nicht nur zwei (Erde, Raumstation) wie bei der ISS. Alleine schon die genannte regelmäßige Annäherung an den Mond und dessen Schwerkraft bewirkt Bahnabweichungen, die anschließend wieder korrigiert werden müssen. (Kanada schlägt hierfür übrigens ein Solarsegel als Hilfssystem vor.)

Je höher die Anzahl der Parameter, desto komplexer und somit fehleranfälliger werden jedoch die Berechnungen. Gleichzeitig müssen sie aber eine gewisse Toleranz aufweisen, um natürliche Schwankungen und kleinere technische Fehler oder Ungenauigkeiten auszugleichen. All das ist um so wichtiger, als man das Deep Space Gateway in Notfällen bei weitem nicht so schnell erreichen kann wie die ISS. Letztere umkreist die Erde in nur 400 km Höhe. Der Mond und somit später auch das DSG ist mit rund 384.000 km aber fast tausendmal so weit entfernt.

Sinn und Zweck der Station
Raumfahrt ist verhältnismäßig teuer kostet Geld. Steuergelder. Daher gehört die mal neugierig, mal skeptisch, mal abfällig gestellte Frage „Wozu soll das denn gut sein?“  mittlerweile schon zu den Standardreaktionen, wenn irgendwas oder irgendwer ins All geschossen wird. Beantworten wir sie also:

  1. Die ISS ist in die Jahre gekommen und kann nicht ewig weiter betrieben werden. Bisher ist 2024 das anvisierte Ende. Die Anzahl der Jahre, die da noch drangehängt werden könnten, ist gering. Allerdings gibt es weiterhin Bedarf an Forschung unter Weltraumbedingungen, so dass für einen nahtlosen Übergang Ersatz geschaffen werden soll, bevor wir die ISS aufgeben.
  2. Der Namensbestandteil „Gateway“ kommt bei der neuen Station nicht von ungefähr. Wie oben schon erwähnt, befindet sie sich sich viel weiter entfernt von der Erde (und deren Schwerkraft) als die ISS. Somit wird sie nicht nur eine Rolle als Forschungsstation erfüllen, sondern später auch als „Bahnhof“ für Missionen zum Mars und ggf. weiteren Zielen im Sonnensystem. Denn wenn man mit einem kompletten Raumfahrzeug nicht erst die Schwerkraft überwinden muss, sondern direkt im All starten kann, eröffnen sich ganz andere technische Möglichkeiten für zukünftige Missionen:

    „Alle Szenarien für Reisen zu unserem Nachbarplaneten gehen von einer Montage des Mars-Raumschiffs im Weltraum aus. Mit einem Ionentriebwerk ausgestattet, könnte es zum Beispiel von einer Mondumlaufbahn aus starten. Mit dieser Art von Antrieb benötigt man viel weniger Treibstoff als mit herkömmlichen chemischen Triebwerken. Dadurch wird die Nutzlast des Raumschiffes größer.“

    (Quelle: ESA -Koordinator und Astronaut Thomas Reiter im Interview mit der FAZ.)

  3. Hinzu kommt die Rolle der Station beim Aufbau einer internationalen Mondbasis, dem sogenannten „Moon Village„. Ein Plan, den neuerdings auch die USA (mal wieder…) ins Auge gefasst haben. Umgekehrt ist auch denkbar, das DSG für den ersten Check-Up sowie als als Quarantäneort für Rückkehrer zu nutzen. Das wäre nicht nur für bemannte, sondern auch für robotische Missionen nützlich, vor allem wenn es sich um Sample Return Missions handelt, die also Proben von anderen Himmelskörpern an Bord haben. Nimmt man sie für eine erste Analyse auf der Station in Empfang, entfiele auch zunächst das Risiko, bei der Durchquerung der Erdatmosphäre bzw. der Landung auf den letzten Metern zerstört oder kontaminiert zu werden.

Wer macht mit?
In die Planung involviert sind bisher ESA (Europa), NASA (USA), JAXA (Japan), Roskosmos (Russland) und CSA (Kanada). Allerdings hat Roskosmos erst vor wenigen Tagen eine Vereinbarung für konkrete Beiträge Russlands unterschrieben.

Geht es nach den Vorschlägen Russlands, so sollen sich später auch weitere Länder wie Brasilien, China und Indien beteiligen können. (Ob der seltsame Mensch im Weißen Haus da mitspielt, muss man allerdings bezweifeln.)

Wie sieht der Zeitplan aus?
Konkret geplant wird die Station seit ca. drei Jahren. Die Idee an sich ist allerdings fast dreimal so alt.

Die US-amerikanische Transportkapsel Orion (2) sowie die Trägerrakete „Space Launch System“ (SLS) sind bereits in Entwicklung. Mit 130 Tonnen Nutzlast übersteigt das SLS sogar die Kapazität der Saturn V um 12 Tonnen und bricht damit deren Rekord. Das SLS soll 2019 zunächst das europäische Servicemodul im Orbit platzieren. Ab 2022 folgen weitere Teile. Der eigentliche Zusammenbau beginnt mit dem PPB, danach würde planmäßig das erste Habitat folgen.

Allerdings gibt es schon heute Probleme mit dem Zeitplan. Der erste Start des SLS sollte eigentlich bereits 2018 stattfinden, wurde aber wegen diverser Probleme auf 2019 verschoben:

„A missed delivery date for the European-made service module set to power NASA’s Orion crew capsule, snags in the welding of parts of the SLS core stage due to low weld strength, and a tornado that struck a production site in New Orleans were some of the major problems identified in a Government Accountability Office report (…).“

(Quelle: https://spaceflightnow.com/2017/04/28/nasa-confirms-first-flight-of-space-launch-system-will-slip-to-2019/ )

Ende der 2020er Jahre soll der Bau abgeschlossen sein. Für die Zeit danach ist ein Upgrade von Antrieb und Habitat vorgesehen, um dann auch eine Langzeitmission von ca. einem Jahr Dauer durchführen zu können. Diese wäre gleichzeitig ein Test für eine Marsmission unter weit realistischeren Bedingungen als dies bisher bei den sogenannten Analogmissionen auf der Erde möglich war.

Es ist also nicht a priori zu befürchten, dass wegen der Pläne für DSG und Mondstation der zunächst favorisierte Mars als Ziel in Vergessenheit geraten wird, wie es wohl für einige den Anschein hat. Im Gegenteil: Die Station ist tatsächlich, wenn alles gut läuft, sowohl strategisch als auch technisch ein erster und richtiger Schritt in Richtung Mars.

Es bleibt jedoch die Frage nach der Finanzierung. Das Budget der NASA wurde seit Apollo ziemlich eingedampft, was den prozentualen Anteil am Haushalt angeht, und bei der ESA habe ich manchmal den Eindruck, dass eher einzelne Ländersüppchen gekocht werden, statt wirklich konsequent gemeinsame Anstrengungen für ein gemeinsames großes Ziel zu unternehmen. Irgendwie fehlt mir da trotz einer Reihe von interessanten Missionen etwas der Biss und auch der rote Faden. Allerdings ist mir natürlich bewusst, dass das aufgrund der ESA-Organisationsstruktur zu einem gewissen Grad unvermeidlich ist.

Das DSG wird nach meinem persönlichen Dafürhalten in absehbarer Zeit Realität werden. Beim Moon Village bin ich aber auch auf lange Sicht skeptisch, jedenfalls was die (inter)nationalen Raumfahrtagenturen angeht. Ich halte es mittlerweile für wahrscheinlicher, dass gewisse Privatinitiativen schneller sein werden, wenn auch vielleicht nicht so schnell wie sie selbst vollmundig verkünden. Desgleichen bei Reisen zum Mars.

Ich lasse mich aber gerne überraschen und eines Besseren belehren.

—-

(1) Wer sich etwas genauer über den Near Rectiliniear Halo Orbit informieren möchte, findet => hier <= einen guten Einstieg.

(2) Die Orion ist übrigens ein Überbleibsel des früheren US-Amerikanischen Mondprogramms „Constellation„. Ein Vorhaben, das unter Bush ins Leben gerufen, dann aber wegen zu großer Verzögerung und Kosten unter Obama wieder gecancelt wurde. Orion sollte eigentlich 2014 den Jungfernflug antreten. Tja…
